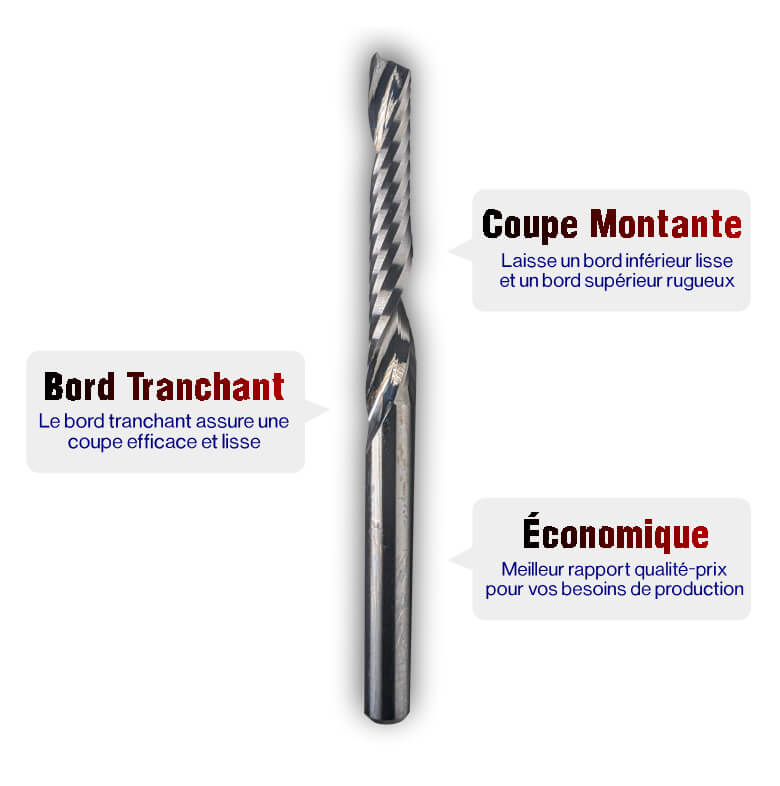

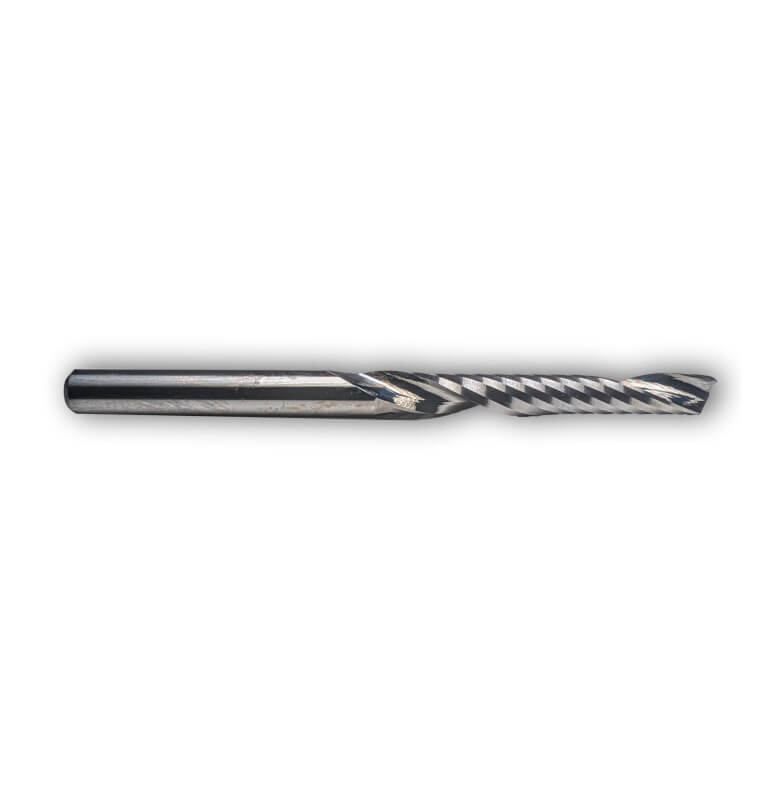

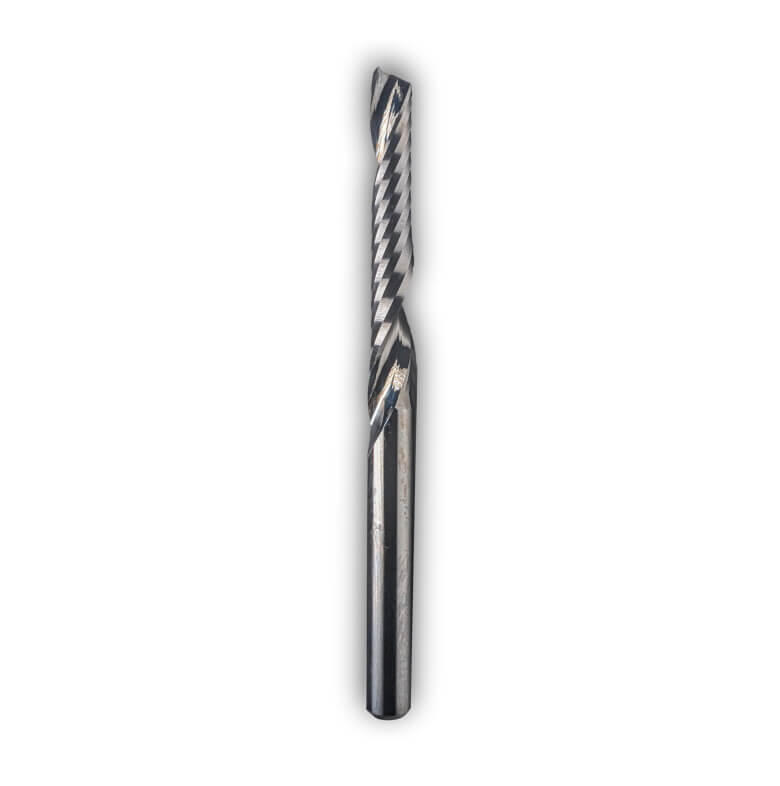

Cet outil SMXCNC est une mèche hélicoïdale à coupe ascendante à une seule dent conçue pour une évacuation efficace des copeaux et des performances élevées sur les matériaux non ferreux comme l'aluminium, le laiton, le bronze et les alliages de magnésium.
Les réglages de coupe sont des points de départ recommandés. Chaque machine CNC est différente. Testez et ajustez toujours en fonction du tranchant de l'outil, de sa rigidité, du matériau et de la puissance de la broche.
Bit Info
- Diamètre
- 3 mm (1/8")
- Hauteur de coupe
- 8 mm
- Grandeur du collet
- 3 mm (1/8")
- Longueur totale
- ~40 mm
- Dents
- 1
- Matériel
- Carbure monobloc
- Sens de coupe
- Spirale coupée vers le haut
- Qualité de finition
- Lisse (lorsque tout est correctement configuré)

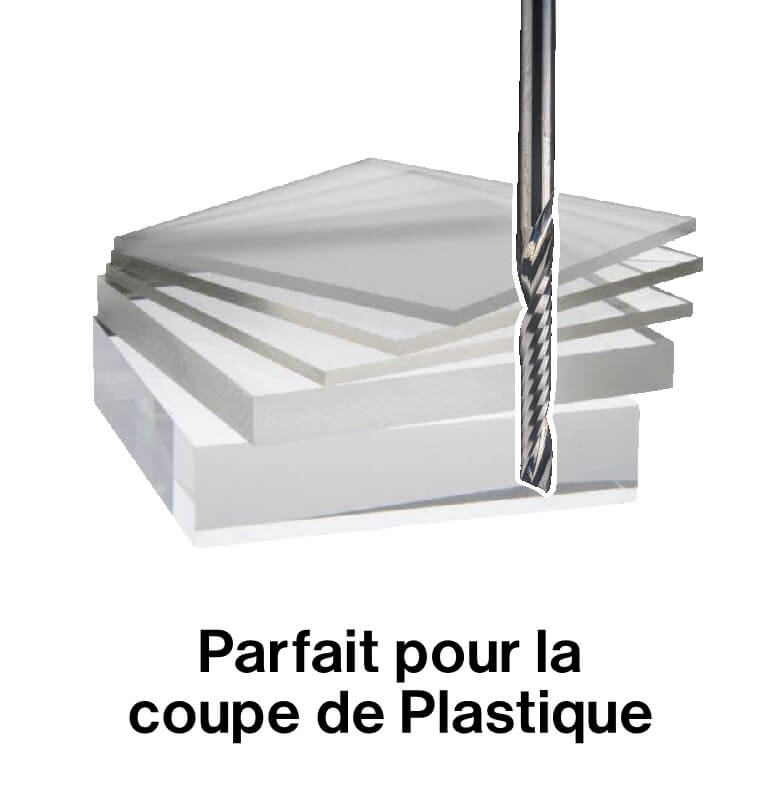

Matériaux recommandés
- Acrylique (inclut le Plexiglass)
- Pvc
- Polycarbonate
- ABS
- Polystyrène
- HDPE
Vitesses recommandées
|
CNC industriel (machines rigides)
|
| Paramètre |
Valeur |
Notes |
| Toupie - Vitesse de rotation (RPM) |
18,000–24,000 |
|
| Vitesse d'alimentation |
89-122 IPM
(2,260–3,099 mm/min)
|
Évalué à 18 000 tr/min, échelle proportionnelle |
| Depth per Pass |
1.5 mm (0.059") |
50% of bit diameter |
| Vitesse de plongée |
25-41 IPM
(635–1041 mm/min)
|
50% de la vitesse d'alimentation |
| La charge de copeaux par dent ("Chipload") |
0.003–0.004 in/tooth |
Épaisseur optimale des copeaux |
|
Amateur CNC (e.g., Routeur CNC de bureau avec Toupie ou avec Perceuse)
|
| Paramètre |
Valeur |
Notes |
| Toupie - Vitesse de rotation (RPM) |
18,000 |
Vitesse plus lente pour les machines moins rigides |
| Vitesse d'alimentation |
49-81 IPM
(1,245–2,057 mm/min)
|
Évalué à 18 000 tr/min, échelle proportionnelle |
| Profondeur par passe |
0.6 mm (0.023")
|
20% du diamètre de la mèche |
| Vitesse de plongée |
25–41 IPM
(635–1041 mm/min)
|
50% du taux d'alimentation |
|
*Ces recommandations ne sont que des points de départ.
Testez toujours sur votre machine et votre matériau avant de lancer la production à grande échelle.
Ajustez la vitesse d'alimentation, la vitesse de la toupie et la profondeur de coupe selon vos besoins.
|
Meilleures pratiques et conseils de pro
- Ce ne sont que des points de départ: chaque machine est différente.
- Effectuez toujours des coupes d'essai avant les cycles de production.
- Réglez en fonction du tranchant de l'outil, de la rigidité de la machine et de la dureté du matériau.
- Surveillez toute surchauffe, vibration ou mauvaise qualité de finition.
- Portez un équipement de sécurité approprié (lunettes de protection, protection auditive).
Consignes de sécurité importantes
-
Refroidissement et lubrification: Utilisez un jet d'air comprimé ou un liquide de refroidissement par brumisation pour l'aluminium afin d'éviter le soudage des copeaux et de prolonger la durée de vie de l'outil. Pour le laiton, la coupe à sec est souvent acceptable.
-
Machinage en avalant ou Machinage conventionnel: Utilisez la mèche en avalant (la rotation de la mèche correspond au sens d'avance) pour un meilleur état de la surface et une usure réduite de l'outil.
-
Évacuation des copeaux: La conception en coupe ascendante aspire les copeaux vers le haut et hors de la coupe. Assurez un dégagement suffisant et utilisez un jet d'air comprimé pour les évacuer.
-
Indicateurs d'usure de l'outil: Remplacez la mèche en cas d'augmentation du bruit, de vibrations, de mauvaise finition ou de brûlure/décoloration de la pièce.
-
Stratégie de première passe: Envisagez d'effectuer la première passe à 75 % de profondeur et 75 % d'avance pour obtenir une trajectoire de coupe nette.
-
Serrage de la pièce : Assurez-vous que le matériau est solidement serré. L'aluminium est tendre et peut se déplacer sous l'effet des forces de coupe.
Guide de dépannage |
| Problème |
Cause probable |
Solution |
| Finition de surface rugueuse |
Vitesse d'alimentation trop élevée ou mèche émoussé |
Réduisez la vitesse d'avance de 25 % ou remplacez la mècche |
| Bit breaking |
Profondeur par passe trop agressive ou charge latérale trop grande |
Réduisez la profondeur par passe et assurez un parcours d'outil approprié |
| Soudure de copeaux sur la mèche |
Refroidissement / lubrification insuffisant
|
Ajouter un jet d'air ou un jet buriné (brouillard) de liquide de refroidissement |
| Broutage/vibration excessive |
Résonance de la vitesse de la broche
|
Réglez la vitesse de rotation de la Toupie (RPM) vers le haut ou vers le bas de 10 à 15 % |
| Brûlure / décoloration |
Vitesse d'alimentation trop lente ou régime trop élevé
|
Augmenter le taux d'alimentation ou réduire la vitesse de rotation de la Toupie (RPM) |
