Comment faire une découpe de contour avec WinPCSIGN

1. Préparer le graphisme

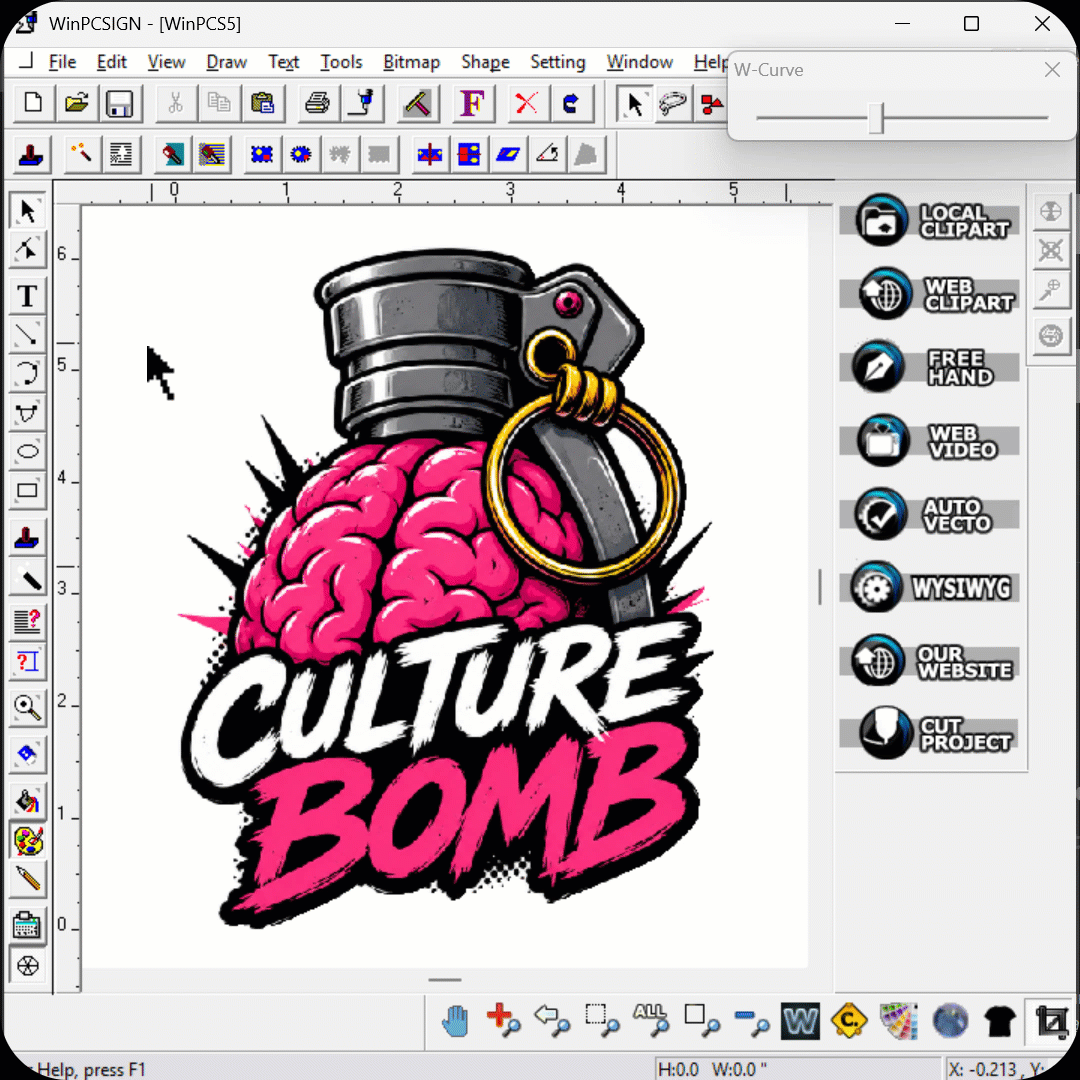

1. Créez ou placez votre image à sa grandeur finale

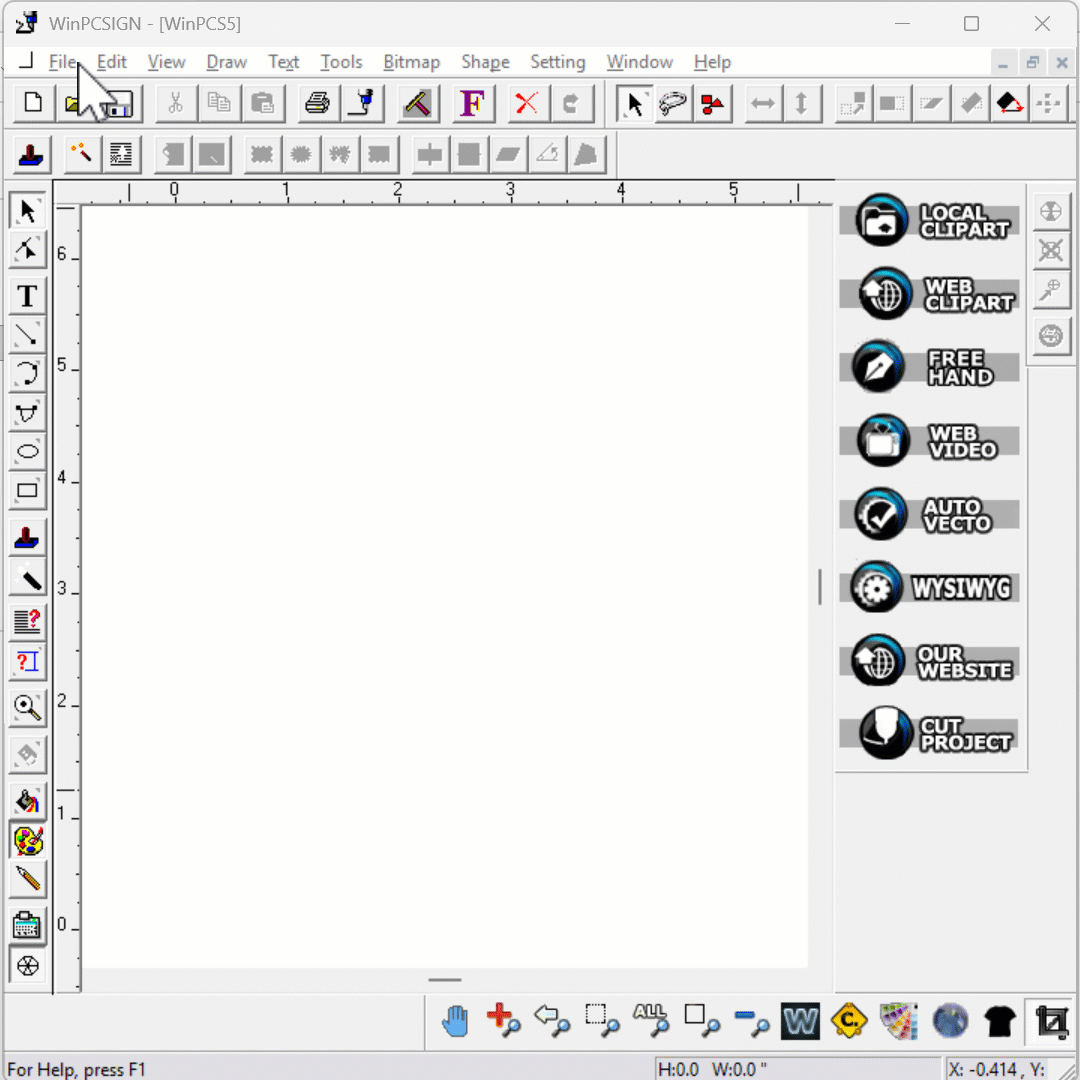

2. Pour importer une image, sélectionnez Fichier->Importer->Image (jpg, Bmp...)
3. Naviguez dans le système de fichiers Windows pour trouver votre image
4. Cliquez sur Ouvrir

2. Ajouter les repères de découpe (cropmarks)

1. Pour ajouter des repères, sélectionnez Fichier -> Cropmark -> [PLOTTER DE DÉCOUPE]
2. Sélectionnez votre plotter de découpe, dans ce cas-ci GCC
3. Si vous le voulez, vous pouvez ajuster les repères selon votre contour (nécessite un contour avec la couleur réservée aux repères, soit le vert, autour de votre design)
4. Sélectionnez Fichier -> Cropmark -> Ajuster les cropmarks sur le contour

3. Exporter l'image avec les repères (sans le contour)

1. Sélectionnez l'image avec les repères
2. Si vous avez un contour autour du design, vous pouvez désactiver temporairement le remplissage (P) dans la palette de couleurs en cliquant sur X
3. Sélectionnez Fichier->Exporter
4. Enregistrez en jpg
5. Résolution : 500 dpi (points par pouces) ou plus

Plus vous avez de points, meilleur est le résultat!
* Truc: Plus la résolution est élevée, plus le fichier sera gros, mais ça va offrir une bien meilleure qualité graphique à l'impression.

4. Imprimer avec votre Mutoh en utilisant VerteLith

1. Importez votre fichier en cliquant sur Ajouter des jobs (icône du haut)
2. Sélectionnez votre imprimante
3. Sélectionnez votre fichier
4. Attendez que le logiciel termine le processus de RIP automatique et d'imbrication (NEST) automatique
5. Cliquez sur Soumettre

RIP automatique : Quand vous déposez un fichier dans un dossier chaud désigné ou sélectionnez un onglet de workflow préréglé, le logiciel traite automatiquement l'image en points imprimables sans que vous ayez à cliquer sur « RIP » manuellement.

Imbrication automatique : Vous pouvez configurer vos paramètres de mise en page à l'avance. Quand vous envoyez plusieurs jobs séparées ou des fichiers multi-pages à VerteLith, le logiciel les regroupe et les place automatiquement selon votre mise en page ou gabarit préétabli pour économiser du média.

5. Ajouter le contour

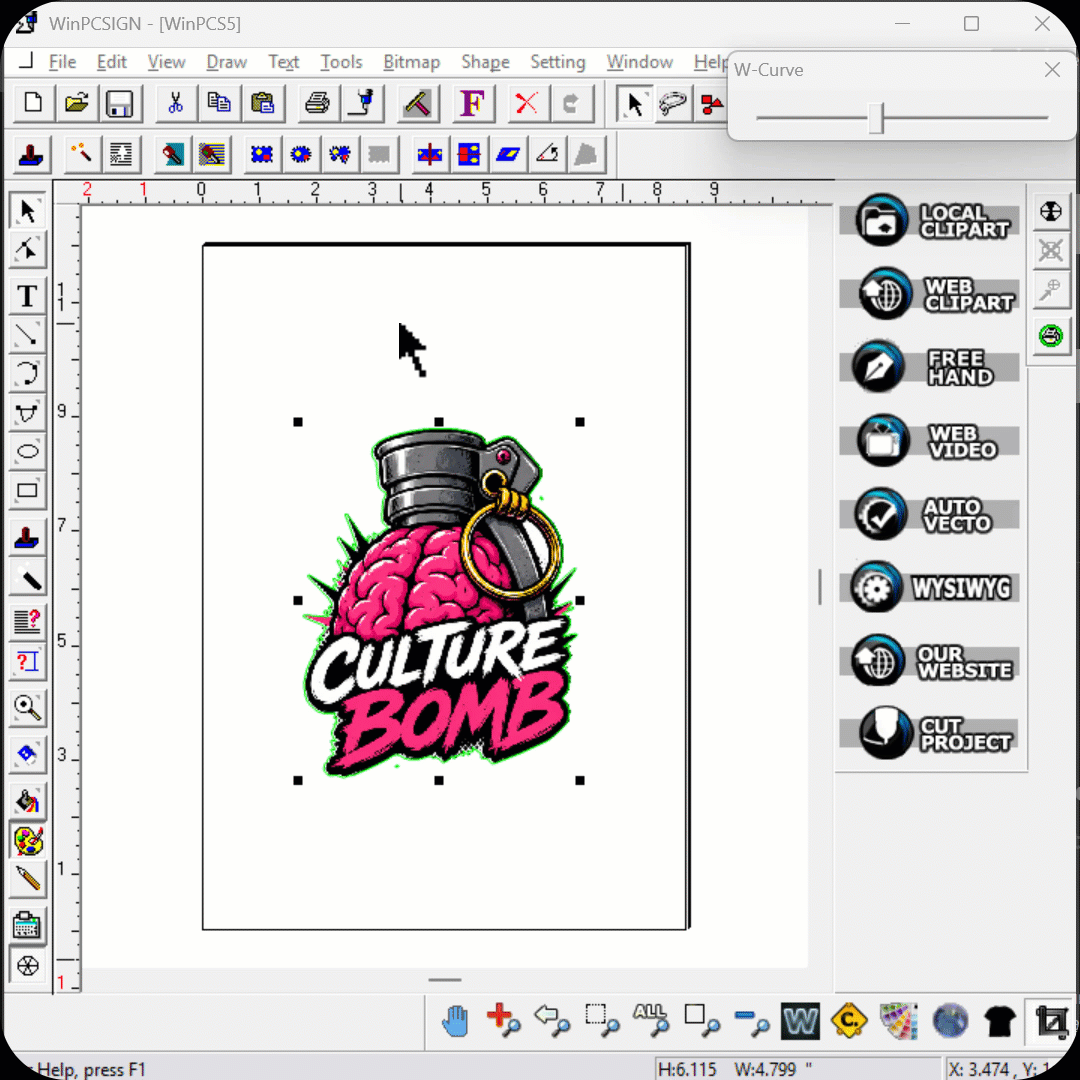

1. Pour ajouter un contour, sélectionnez l'icône de baguette magique (Bitmap outline) dans la barre d'icônes de gauche
2. Cliquez sur le bord de votre image
3. Le logiciel va automatiquement créer un tracé autour de l'image

6. Ajouter un contour extérieur (optionnel)

1. Pour ajouter un contour, sélectionnez le tracé du contour
2. Sélectionnez Outil-Contour (dans le menu du haut)
3. Ajoutez l'épaisseur désirée, dans ce cas-ci 3.0. L'unité correspond à l'unité de mesure configurée dans Configuration->Unité
   (* Truc: Je recommande de mettre l'épaisseur à 10 % de la hauteur totale de votre contour). Si la hauteur est de 5 pouces, entrez 0.5, puis augmentez ou diminuez la valeur au besoin.

Truc: En ajoutant un contour extérieur (une marge de sécurité, ou « bleed », autour de l'image), vous pouvez découper votre design tout de suite, sans avoir à attendre le délai de dégazage recommandé de 24 heures. Cependant, je recommande fortement d'attendre 24 heures avant de livrer, d'écheniller ou de poser l'autocollant.

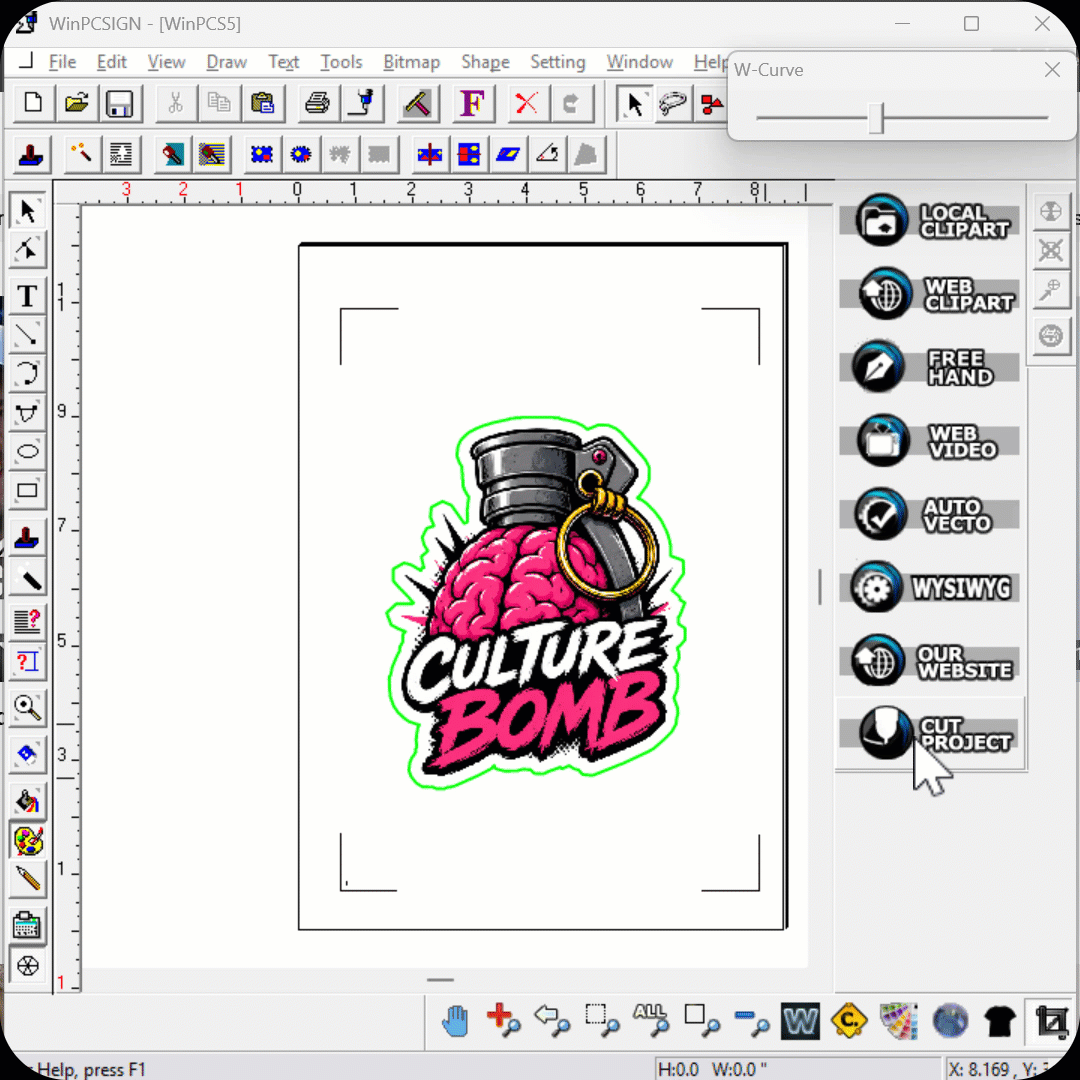

7. Découper le contour de l'image avec votre plotter de découpe GCC

1. Chargez la feuille imprimée dans le plotter, aussi droit que possible.
2. Déplacez la tête d'outil jusqu'au premier repère (habituellement en bas à droite) et définissez-le comme origine.
3. Sélectionnez le design que vous voulez découper avec les repères
4. Cliquez sur « Cut Project » (icône de droite dans la barre d'outils)
5. Le logiciel va afficher un avertissement : « Image cannot be cut, you must vectorize it first. » Cliquez sur Continuer
6. Le logiciel va demander : « Do you want to use automatic cropmark detection? » Cliquez sur Oui
7. Vous allez voir le contour de l'image sur la page de découpe. Pour lancer le processus de découpe de contour, cliquez sur Start
